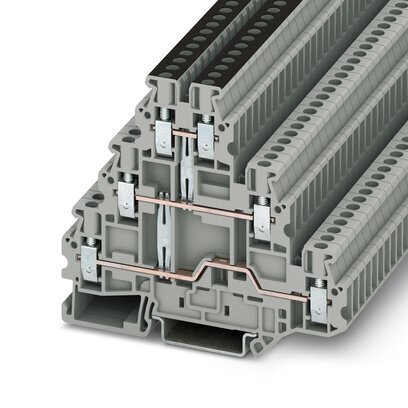

UT 2,5-3PV-Многоярусный клеммный модуль
Многоярусный клеммный модуль, с потенциальным разъемом, номинальное напряжение: 500 В, номинальный ток: 19 A, тип подключения: Винтовые зажимы, Расчетное сечение: 2,5 мм2, cечение: 0,14 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 2,5 мм² |
| Номинальное сечение AWG | 12 |
| Резьба винтов | M3 |
| Момент затяжки | 0,5 ... 0,6 Нм |
| Длина снятия изоляции | 9 мм |
| Калиберная пробка | A3 |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого провода | 0,14 мм² ... 4 мм² |
| Сечение проводника AWG | 26 ... 12 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,14 мм² ... 4 мм² |
| Сечение гибкого проводника [AWG] | 26 ... 12 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,14 мм² ... 2,5 мм² |
| 2 жестких провода одинакового сечения | 0,14 мм² ... 1,5 мм² |
| 2 гибких провода одинакового сечения | 0,14 мм² ... 1,5 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 0,14 мм² ... 1,5 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 1,5 мм² |
| Номинальный ток | 19 A (при сечении проводника 2,5 мм²) |
| Максимальный ток нагрузки | 24 A (при сечении подключаемого провода 4 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки.) |
| Номинальное напряжение | 500 В |
| Указание | Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
| Номинальное сечение | 2,5 мм² |
