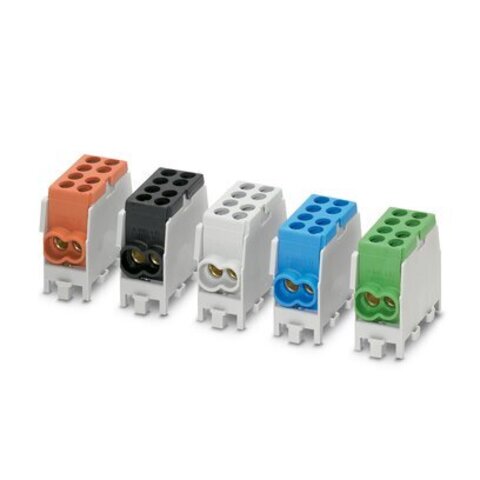

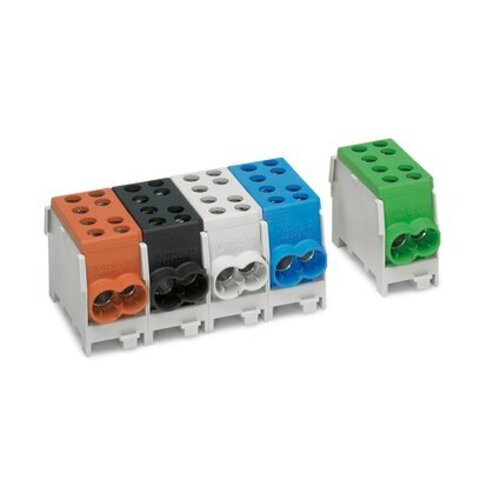

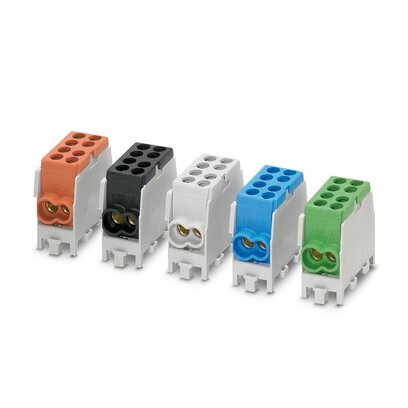

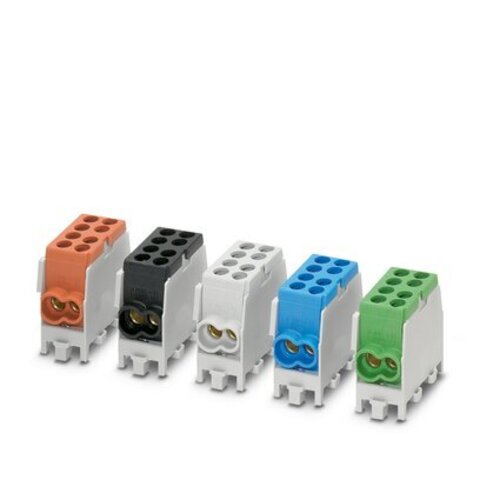

UDB 2X25/16 GY-Ответвительный зажим магистрали

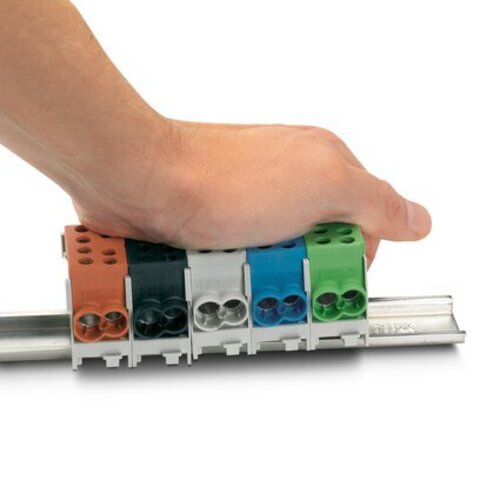

Ответвительный зажим магистрали, номинальное напряжение: 400 В, номинальный ток: 101 A, количество точек подсоединения: 4, полюсов: 1, тип подключения: Винтовые зажимы, 1. ярус, Расчетное сечение: 25 мм2, cечение: 1,5 мм2 - 25 мм2, Винтовые зажимы, 2. ярус, cечение: 1,5 мм2 - 16 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
| Количество точек подключения на ярус | 4 |
| Номинальное сечение | 25 мм² |
| 1. ярус | |
| Резьба винтов | M5/M6 |
| Момент затяжки | 2,2 ... 2,5 Нм |
| Длина снятия изоляции | 16 мм |
| Подключение согласно стандарту | МЭК 60998-1 |
| Сечение жесткого провода | 1,5 мм² ... 25 мм² |
| Сечение проводника AWG | 8 ... 2 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 1,5 мм² ... 16 мм² |
| Сечение гибкого проводника [AWG] | 8 ... 3 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 1,5 мм² ... 16 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 1,5 мм² ... 10 мм² |
| Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки) | 1,5 мм² ... 10 мм² |
| Номинальный ток | 101 A |
| Максимальный ток нагрузки | 101 A |
| Номинальное напряжение | 400 В (макс. 1000 В) |
| Указание | Работая с гибкими проводами, используйте кабельные наконечники |
| Номинальное сечение | 25 мм² |
