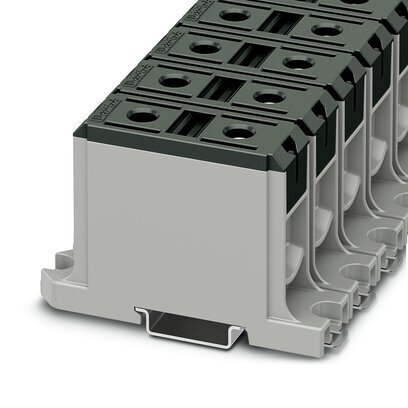

UBAL 95 BK-Клемма для высокого тока
Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 220 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 95 мм2, cечение: 16 мм2 - 95 мм2, Расчетное сечение: 95 мм2, cечение: 16 мм2 - 95 мм2, тип монтажа: NS 35/15, NS 35/7,5, цвет: черный
| Номинальное сечение | 95 мм² |
| алюминиевый кабель | |
| Резьба винтов | M14 |
| Указание | Винты с шестигранным углублением |
| Следующие значения действительны для алюминиевых проводников | |
| Значения для алюминиевых кабелей относятся к жестким и многожильным проводам согласно EN 60228. В разделе загрузок имеются указания для пользователя по подключению алюминиевых кабелей. | |
| Момент затяжки | ... 20 Нм |
| Длина снятия изоляции | 27 мм |
| Подключение согласно стандарту | МЭК 61238-1 |
| Сечение жесткого провода | 16 мм² ... 95 мм² |
| Сечение проводника AWG | 4 ... 4/0 (пересчитано согласно МЭК) |
| Номинальный ток | 220 A |
| Максимальный ток нагрузки | 220 A (при сечении провода 95 мм² - проверочный ток согласно МЭК 61238-1) |
| Номинальное напряжение | 1000 В |
| Номинальное сечение | 95 мм² |
