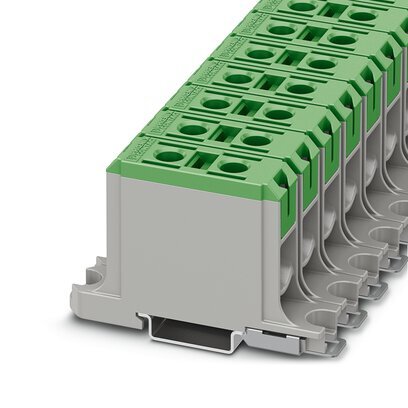

UBAL 50 GN-Клемма для высокого тока
Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 145 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 50 мм2, cечение: 6 мм2 - 50 мм2, Расчетное сечение: 50 мм2, cечение: 4 мм2 - 50 мм2, тип монтажа: NS 35/15, NS 35/7,5, цвет: зеленый
| Номинальное сечение | 50 мм² |
| алюминиевый кабель | |
| Резьба винтов | M10 |
| Указание | Винты с шестигранным углублением |
| Следующие значения действительны для алюминиевых проводников | |
| Значения для алюминиевых кабелей относятся к жестким и многожильным проводам согласно EN 60228. В разделе загрузок имеются указания для пользователя по подключению алюминиевых кабелей. | |
| Момент затяжки | ... 12 Нм |
| Длина снятия изоляции | 23 мм |
| Подключение согласно стандарту | МЭК 61238-1 |
| Сечение жесткого провода | 6 мм² ... 50 мм² |
| Сечение проводника AWG | 6 ... 1/0 (пересчитано согласно МЭК) |
| Номинальный ток | 145 A |
| Максимальный ток нагрузки | 145 A (при сечении провода 50 мм² - проверочный ток согласно МЭК 61238-1) |
| Номинальное напряжение | 1000 В |
| Номинальное сечение | 50 мм² |
