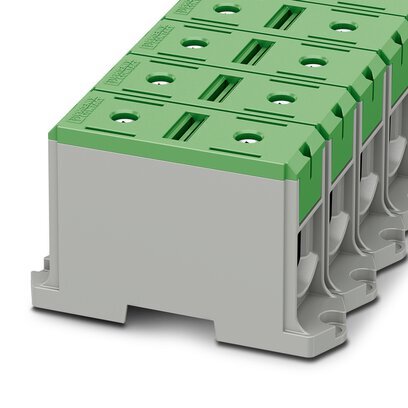

UBAL 240 GN-Клемма для высокого тока
Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 380 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 240 мм2, cечение: 35 мм2 - 240 мм2, Расчетное сечение: 240 мм2, cечение: 35 мм2 - 240 мм2, тип монтажа: Резьбовой монтаж, цвет: зеленый
| Номинальное сечение | 240 мм² |
| алюминиевый кабель | |
| Резьба винтов | M20 |
| Указание | Винты с шестигранным углублением |
| Следующие значения действительны для алюминиевых проводников | |
| Значения для алюминиевых кабелей относятся к жестким и многожильным проводам согласно EN 60228. В разделе загрузок имеются указания для пользователя по подключению алюминиевых кабелей. | |
| Момент затяжки | 12 ... 45 Нм |
| Длина снятия изоляции | 43 мм |
| Подключение согласно стандарту | МЭК 61238-1 |
| Сечение жесткого провода | 35 мм² ... 240 мм² |
| Сечение проводника AWG | 3/0 ... 500 (пересчитано согласно МЭК) |
| Номинальный ток | 380 A |
| Максимальный ток нагрузки | 380 A (при сечении провода 240 мм² - проверочный ток согласно МЭК 61238-1) |
| Номинальное напряжение | 1000 В |
| Номинальное сечение | 240 мм² |
