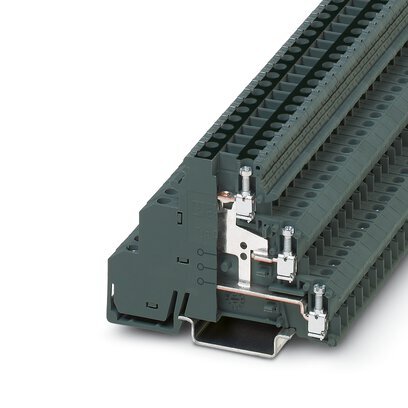

TB 2,5-3PV I-Многоярусный клеммный модуль
Артикул:
3246805
Цена на данный товар предоставляется по запросу
Подробнее о товаре на сайте производителя
Многоярусный клеммный модуль, с соединением потенциалов, шунтируемый верхний ярус, средний и нижний ярусы шунтируются вставными перемычками, номинальное напряжение: 250 В, номинальный ток: 20 A, тип подключения: Винтовые зажимы, cечение: 0,2 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: темно-серая
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 2,5 мм² |
| Номинальное сечение AWG | 12 |
| Резьба винтов | M2,5 |
| Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
| Момент затяжки | 0,4 ... 0,5 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника [AWG] | 24 ... 12 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,25 мм² ... 2,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,25 мм² ... 2,5 мм² |
| Сечение с жесткой гребенчатой перемычкой | 0,2 мм² ... 4 мм² |
| Сечение с гибкой гребенчатой перемычкой | 0,2 мм² ... 2,5 мм² |
| Сечение с гибкой гребенчатой перемычкой с наконечником без пластиковой втулки | 0,25 мм² ... 2,5 мм² |
| Сечение с гибкой гребенчатой перемычкой с наконечником с пластиковой втулкой | 0,25 мм² ... 2,5 мм² |
| 2 жестких провода одинакового сечения | 0,2 мм² ... 1 мм² |
| 2 жестких провода одинакового сечения AWG | 24 ... 16 (пересчитано согласно МЭК) |
| 2 гибких провода одинакового сечения | 0,2 мм² ... 1 мм² |
| 2 гибких провода одинакового сечения AWG | 24 ... 16 (пересчитано согласно МЭК) |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 0,25 мм² ... 1 мм² |
| Номинальный ток | 20 A (при сечении проводника 2,5 мм²) |
| Максимальный ток нагрузки | 20 A (при сечении проводника 2,5 мм² суммарный ток не должен превышать номинальный ток) |
| Номинальное напряжение | 250 В |
