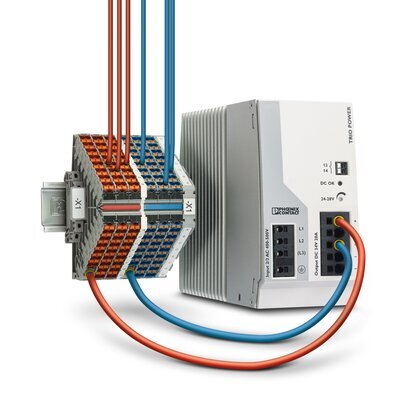

Распределитель потенциала, с возможностью подачи питания по линии до 6 мм2, номинальное напряжение: 250 В, номинальный ток: 17,5 A, тип подключения: Зажимы Push-in, Расчетное сечение: 1,5 мм2, cечение: 0,14 мм2 - 2,5 мм2, Ярус ввода питания, Расчетное сечение: 4 мм2, cечение: 0,2 мм2 - 6 мм2, монтаж: NS 35/7,5, NS 35/15, цвет: cерый, цвет элементов подключения: черный
Питание | да |
Количество точек подключения на ярус | 4 |
Номинальное сечение | 1,5 мм² |
Ярус 1+2+3, сверху 1 | |
Длина оголяемой части | 8 мм ... 10 мм |
Подключение согласно стандарту | МЭК 60947-7-1 |
Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
Сечение проводника AWG | 26 ... 14 (пересчитано согласно МЭК) |
Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
Сечение гибкого проводника [AWG] | 26 ... 14 (пересчитано согласно МЭК) |
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,14 мм² ... 1,5 мм² |
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,14 мм² ... 1,5 мм² |
Номинальный ток | 17,5 A (для кабеля сечением 1,5 мм²) |
Максимальный ток нагрузки | 24 A (на камеру при сечении проводника 2,5 мм²) |
Суммарный ток, максимальный | 37 A (на распределитель потенциалов) |
Номинальное напряжение | 250 В |
Номинальное сечение | 1,5 мм² |
Ярус ввода питания | |
Указание | Для обжатия гибких проводников 6 мм² и кабельных наконечников допущены только опрессовочные клещи CRIMPFOX 6. |
Длина оголяемой части | 10 мм ... 12 мм |
Подключение согласно стандарту | МЭК 60947-7-1 |
Сечение жесткого провода | 0,2 мм² ... 6 мм² |
Сечение проводника AWG | 24 ... 10 (пересчитано согласно МЭК) |
Сечение гибкого провода | 0,2 мм² ... 6 мм² |
Сечение гибкого проводника [AWG] | 24 ... 10 (пересчитано согласно МЭК) |
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,2 мм² ... 6 мм² |
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,2 мм² ... 6 мм² |
Номинальный ток | 32 A (Питание, при сечении проводника 4 мм²) |
Максимальный ток нагрузки | 37 A (Питание) |
Номинальное напряжение | 250 В |
Номинальное сечение | 4 мм² |
Ярус 1+2+3, сверху 1 Сечение проводников, подсоединяемых без инструмента | |
Сечение жесткого провода | 0,34 мм² ... 2,5 мм² |
Сечение жесткого провода [AWG] | 20 ... 14 (пересчитано согласно МЭК) |
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,34 мм² ... 1,5 мм² |
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,34 мм² ... 1,5 мм² |
