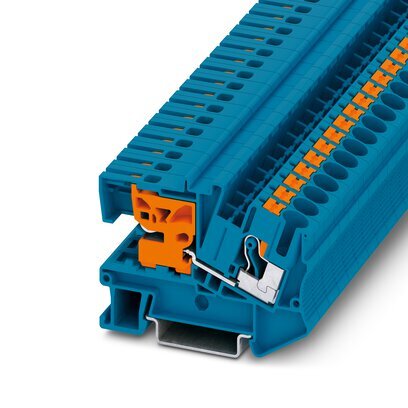

PTN 6-Клеммный модуль с разъединением нейтрали
Клеммный модуль с разъединением нейтрали, Указание по монтажу:
Для надежной фиксации N-образной магистральной шины на обоих концах каждой клеммной колодки, а также через каждые 20 см длинных клеммных колодок необходимо установить опорные стойки.
Подходящие опорные стойки описаны на сайте phoenixcontact.com/products, номинальное напряжение: 400 В, номинальный ток: 41 A, Зажимы Push-in, 1. ярус, Расчетное сечение: 6 мм2, cечение: 0,5 мм2 - 10 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 6 мм² |
| 1. ярус | |
| Длина снятия изоляции | 12 мм |
| Калиберная пробка | A5 |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого провода | 0,5 мм² ... 10 мм² |
| Сечение проводника AWG | 20 ... 8 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,5 мм² ... 6 мм² |
| Сечение гибкого проводника [AWG] | 20 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,5 мм² ... 6 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,5 мм² ... 6 мм² |
| 2 жестких провода одинакового сечения | 0,5 мм² ... 4 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 1,5 мм² |
| Номинальный ток | 41 A |
| Максимальный ток нагрузки | 51 A (Для кабеля сечением 10 mm² Поперечное сечение) |
| 41 A (для кабеля сечением 6 мм²) | |
| Номинальное напряжение | 400 В |
| Номинальное сечение | 6 мм² |
