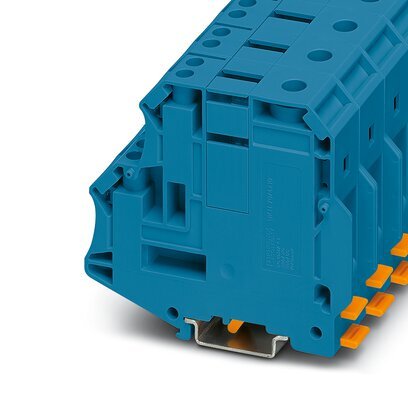

UKH 70/4X10 BU-Клемма потенциальные блоки
Клемма потенциальные блоки, номинальное напряжение: 1500 В, номинальный ток: 192 A, количество точек подсоединения: 5, полюсов: 1, тип подключения: Винтовые зажимы, cечение: 16 мм2 - 95 мм2, Винтовые зажимы, cечение: 1,5 мм2 - 16 мм2, тип монтажа: NS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32, цвет: синий

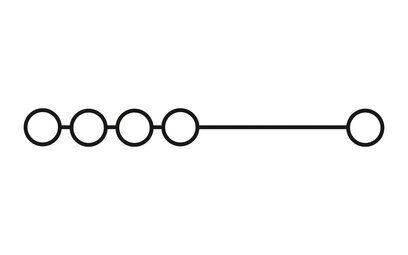

| Количество точек подключения на ярус | 5 |
| Номинальное сечение | 70 мм² |
| Номинальное сечение AWG | 2/0 |
| Ярус 1, сверху 1 | |
| Резьба винтов | M8 |
| Момент затяжки | 8 ... 10 Нм |
| Длина снятия изоляции | 24 мм |

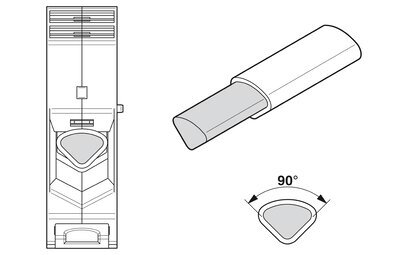

| Калиберная пробка | A11 |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого провода | 16 мм² ... 95 мм² |
| Сечение проводника AWG | 4 ... 3/0 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 25 мм² ... 70 мм² |
| Сечение гибкого проводника [AWG] | 3 ... 2/0 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 16 мм² ... 70 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 16 мм² ... 70 мм² |
| 2 жестких провода одинакового сечения | 16 мм² ... 25 мм² |
| 2 жестких провода одинакового сечения AWG | 4 ... 3 (пересчитано согласно МЭК) |
| 2 гибких провода одинакового сечения | 16 мм² ... 25 мм² |
| 2 гибких провода одинакового сечения AWG | 4 ... 3 (пересчитано согласно МЭК) |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 16 мм² ... 25 мм² |
| Номинальный ток | 192 A |
| Максимальный ток нагрузки | 192 A (при сечении проводника 70 мм², максимальный ток нагрузки не должен превышать суммарный ток всех подсоединенных проводников.) |
| Номинальное напряжение | 1500 В DC |
| 1000 В AC | |
