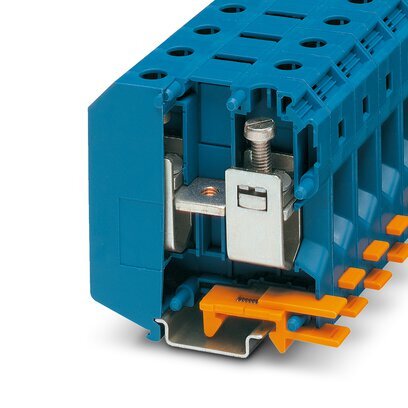

UKH 50 BU-Клемма для высокого тока
Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 150 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 50 мм2, cечение: 16 мм2 - 70 мм2, тип монтажа: NS 35/7,5, NS 35/15, NS 32, NS 35/15-2,3, цвет: синий

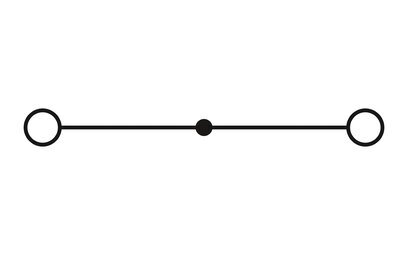

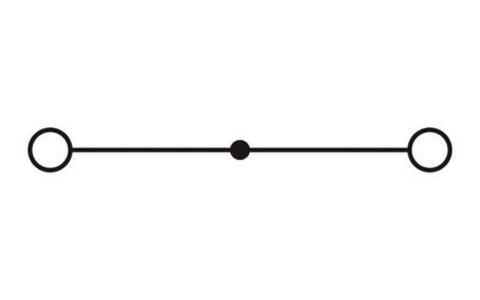

| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 50 мм² |
| Номинальное сечение AWG | 1/0 |
| Резьба винтов | M6 |
| Момент затяжки | 6 ... 8 Нм |

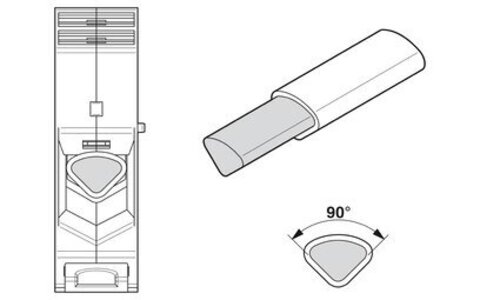

| Длина снятия изоляции | 24 мм |
| Калиберная пробка | B10 |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого провода | 16 мм² ... 70 мм² |
| Сечение проводника AWG | 6 ... 2/0 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 25 мм² ... 70 мм² |
| Сечение гибкого проводника [AWG] | 3 ... 2/0 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 25 мм² ... 50 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 25 мм² ... 50 мм² |
| 2 жестких провода одинакового сечения | 10 мм² ... 16 мм² |
| 2 гибких провода одинакового сечения | 10 мм² ... 16 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 10 мм² ... 16 мм² |
| Номинальный ток | 150 A |
| Максимальный ток нагрузки | 150 A (для кабеля сечением 50 мм² Поперечное сечение) |
| Номинальное напряжение | 1000 В |
| Указание | Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
| Номинальное сечение | 50 мм² |
