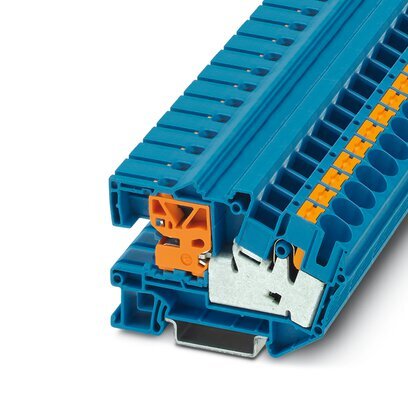

PTN 16/S-Клеммный модуль с разъединением нейтрали
Клеммный модуль с разъединением нейтрали, Указания по монтажу:
Для надежной фиксации N-образной магистральной шины на обоих концах каждой клеммной колодки, а также через каждые 20 см длинных клеммных колодок необходимо установить опорные стойки., номинальное напряжение: 500 В, номинальный ток: 68 A, Зажимы Push-in, 1. ярус, Расчетное сечение: 16 мм2, cечение: 0,5 мм2 - 16 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
| Функция PEN | да |
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 16 мм² |
| 1. ярус | |
| Длина снятия изоляции | 18 мм |
| Калиберная пробка | A7 |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого провода | 0,5 мм² ... 16 мм² |
| Сечение проводника AWG | 24 ... 4 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,5 мм² ... 16 мм² |
| Сечение гибкого проводника [AWG] | 24 ... 4 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,5 мм² ... 16 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,5 мм² ... 16 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 1,5 мм² ... 4 мм² |
| Номинальный ток | 68 A |
| Максимальный ток нагрузки | 68 A (для кабеля сечением 16 мм² Поперечное сечение) |
| Номинальное напряжение | 500 В |
| Номинальное сечение | 16 мм² |
