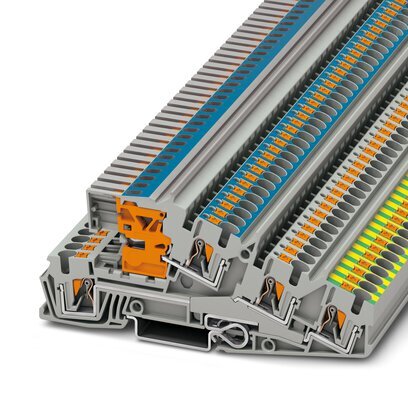

PTI 4-PE/L/NT-Заземляющие клеммы для выполнения проводки в зданиях
Заземляющие клеммы для выполнения проводки в зданиях, Указание по монтажу:
Для надежной фиксации N-образной магистральной шины на обоих концах каждой клеммной колодки, а также через каждые 20 см длинных клеммных колодок необходимо установить опорные стойки.
Подходящие опорные стойки описаны на сайте phoenixcontact.com/products, номинальное напряжение: 400 В, номинальный ток: 28 A, Зажимы Push-in, 1., 2. и 3-ий ярус, Расчетное сечение: 4 мм2, cечение: 0,2 мм2 - 6 мм2, Зажимы Push-in, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
| Лепесток защитного проводника | есть |
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 4 мм² |
| 1., 2. и 3-ий ярус | |
| Длина оголяемой части | 10 мм ... 12 мм |
| Калиберная пробка | A4 |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого провода | 0,2 мм² ... 6 мм² |
| Сечение проводника AWG | 24 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,2 мм² ... 6 мм² |
| Сечение гибкого проводника [AWG] | 24 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,25 мм² ... 4 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,25 мм² ... 4 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 1 мм² |
| Номинальный ток | 28 A (для кабеля сечением 4 мм² Поперечное сечение) |
| Максимальный ток нагрузки | 32 A (для кабеля сечением 6 мм²) |
| Номинальное напряжение | 400 В |
| Номинальное сечение | 4 мм² |
| Длина оголяемой части | 10 мм ... 12 мм |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 1 мм² |
| 1., 2. и 3-ий ярус Сечение проводников, подсоединяемых без инструмента | |
| Сечение жесткого провода | 0,5 мм² ... 6 мм² |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,5 мм² ... 4 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,5 мм² ... 4 мм² |
