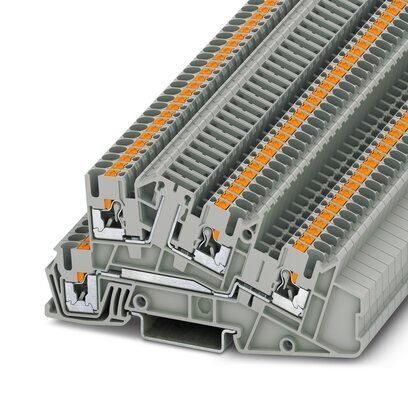

PTI 2,5-L/TG-Монтажные многоярусные клеммы
Монтажные многоярусные клеммы, Ток и напряжение определяются типом вставляемого компонента., номинальное напряжение: 400 В, номинальный ток: 24 A, Зажимы Push-in, Расчетное сечение: 4 мм2, cечение: 0,14 мм2 - 4 мм2, Зажимы Push-in, Расчетное сечение: 1,5 мм2, cечение: 0,14 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 4 мм² |
| Ярус 1 | |
| Длина оголяемой части | 8 мм ... 10 мм |
| Калиберная пробка | A3 |
| Сечение жесткого провода | 0,14 мм² ... 4 мм² |
| Сечение проводника AWG | 26 ... 12 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,14 мм² ... 4 мм² |
| Сечение гибкого проводника [AWG] | 26 ... 12 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,14 мм² ... 2,5 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² |
| Номинальный ток | 24 A (для кабеля сечением 4 мм² Поперечное сечение) |
| Максимальный ток нагрузки | 30 A (при сечении проводника 4 мм² и 3-полюсном клеммном блоке) |
| Номинальное напряжение | 400 В (Фазовый проводник / фазовый проводник) |
| 250 В (Фазовый проводник / PE) | |
| Фазовый проводник / нейтраль | |
| Номинальное сечение | 4 мм² |
| Ярус 2 | |
| Длина оголяемой части | 8 мм ... 10 мм |
| Сечение жесткого провода | 0,14 мм² ... 4 мм² |
| Сечение проводника AWG | 26 ... 12 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,14 мм² ... 4 мм² |
| Сечение гибкого проводника [AWG] | 26 ... 12 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,14 мм² ... 2,5 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² |
| Номинальный ток | 16 A |
| Максимальный ток нагрузки | 16 A (для кабеля сечением 4 мм² Поперечное сечение) |
| Номинальное напряжение | 250 В |
| Номинальное сечение | 1,5 мм² |
| Ярус 1 Сечение проводников, подсоединяемых без инструмента | |
| Сечение жесткого провода | 0,34 мм² ... 4 мм² |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,34 мм² ... 2,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,34 мм² ... 2,5 мм² |
