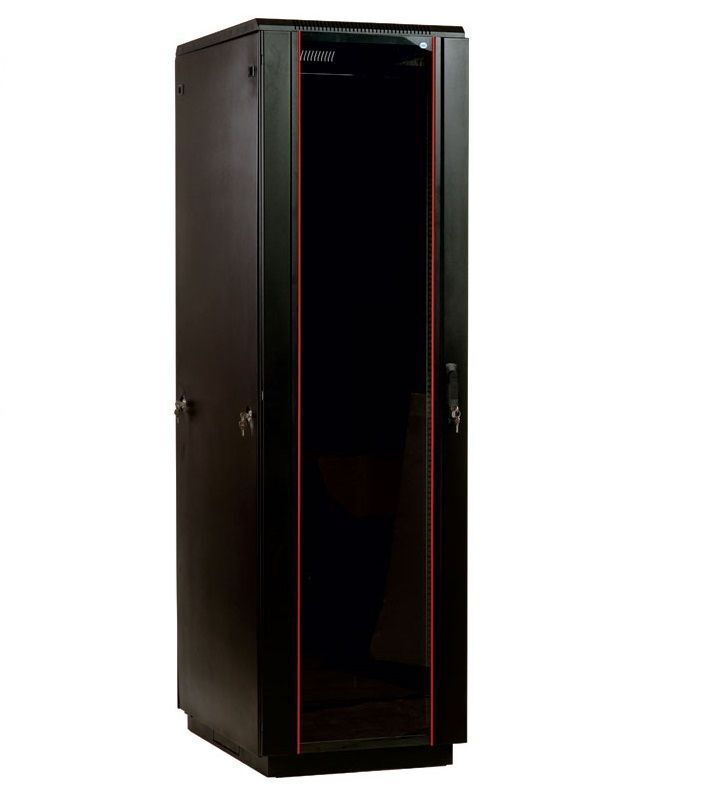

Серия ШТК-М

Универсальный напольный телекоммуникационный шкаф ШТК-М обновлённой конструкции.

Шкаф телекоммуникационный напольный ЦМО ШТК-М улучшенной конструкции имеет универсальное назначение и может использоваться для размещения разнообразного оборудования активного или пассивного типа. Этот монтажный конструктив предназначен для эксплуатации в закрытых офисных или промышленных помещениях. Он имеет степень защиты IP20.

  Конструкция шкафа разборная каркасная. Основные детали — основание, крыша и две сварные рамы, соединяемые комплектом швеллеров. Высокая жёсткость изделия обеспечивается крепёжными элементами и улучшенной конструкцией швеллеров рамы. В новой модификации шкафа используется  металл с более подходящими физико-механическими свойствами. Это позволило уменьшить толщину металлических частей до 1,5 мм и снизить общую массу изделия. При этом данный напольный шкаф 18U выдерживает на 17% большую распределённую нагрузку — 270 кг.

 Боковые стенки являются съёмными. Они крепятся при помощи съёмных кронштейнов, заходящих в пазы нижних швеллеров каркаса. Передняя дверь шкафа выполнена из стекла. Навеска дверцы возможна как справа, так и слева. Для фиксации двери применяется замок с фирменным дизайном, отличающий оригинальные шкафы ЦМО от подделок. Доступ к установленному оборудованию осуществляется с трёх сторон. Сзади установлена металлическая стенка.

 В данный телекоммуникационный шкаф ШТК-М можно установить по 2 вентиляторных модуля R-FAN в крышу или основание на место заглушек. Дизайн крыши шкафа улучшен, обновлены также монтажные вырезы для ввода кабеля. Теперь в крышу можно устанавливать более защищенные от пыли кабельные вводы марки КВ-Щ. Новые щёточные вводы для кабеля могут быть вмонтированы и в модернизированное основание шкафа. Шкаф ШТК-М устанавливается на регулируемых по высоте винтовых ножках, резьба которых способна выдерживать повышенную нагрузку. Возможна также установка на ролики, которые надо приобрести отдельно.

 Внутри шкаф оснащён 4 вертикальными направляющими, которые можно регулировать по глубине. На юнитовые направляющие нанесена маркировка, облегчающая монтаж. В стандартном комплекте есть система заземления. Профиль вертикального швеллера дополнен улучшенной перфорацией, что позволяет использовать дополнительное пространство для монтажа разнообразных аксессуаров. Изделие поставляется разобранным в картонных коробках. Комплект поставки включает 2 транспортных места.

Шкаф телекоммуникационный напольный ЦМО ШТК-МП поставляется в собранном виде. Он имеет усиленную конструкцию из сварных рам, соединённых швеллерами. В подобном шкафу можно без опаски размещать тяжелое 19-дюймовое пассивное или активное телекоммуникационное оборудование массой до 1350 кг. Шкаф ШТК-М Проф предназначен для эксплуатации в закрытых помещениях в температурном диапазоне +5-40 °С. Его степень защиты от пыли и влаги IP22.

 Цвет: чёрный (RAL 9005).

 Передняя дверь выполнена из калёного тонированного изогнутого стекла. В сочетании с благородной чёрной окраской изделия она смотрится очень эстетично. Сзади имеется металлическая дверь. Боковые стенки являются съёмными, так что доступ к установленной аппаратуре может быть открыт со всех четырёх сторон. В обычном состоянии боковые стенки удерживаются с помощью пластиковых защёлок и точечных замков.

 В верхней части установлена панель с двумя кабельными вводами (150х50 мм). Снизу расположен фальшпол. К фальшполу или крыше можно прикрепить вентиляторы серии МВ-400. Оцинкованные вертикальные направляющие в количестве четырёх штук с удобством регулируются по глубине.

 Устанавливать шкаф ЦМО ШТК-М Проф можно как на регулируемые по высоте ножки, так и на ролики. Также возможно закрепить шкаф к полу. Кроме штатной системы заземления вы можете дополнительно приобрести панель для заземления. Доступны два варианта её длины: 500 или 1000 мм.
