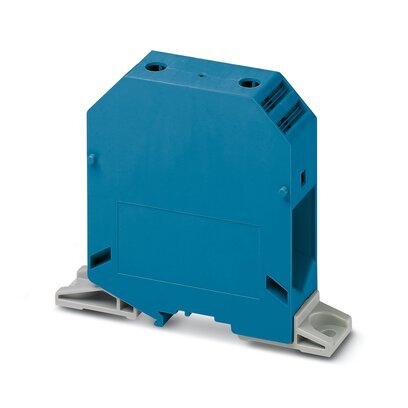

UKH 150-F BU-Клемма для высокого тока

Подробнее о товаре на сайте производителя

Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 309 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 150 мм2, cечение: 35 мм2 - 150 мм2, тип монтажа: непосредственное резьбовое, цвет: синий


Количество точек подключения на ярус2
Номинальное сечение150 мм²
Резьба винтовM10
УказаниеВинты с шестигранным углублением
Момент затяжки25 ... 30 Нм
Длина снятия изоляции40 мм
Подключение согласно стандартуМЭК 60947-7-1
Сечение жесткого провода35 мм² ... 150 мм²
Сечение проводника AWG2 ... 300 kcmil (пересчитано согласно МЭК)
Сечение гибкого провода50 мм² ... 150 мм²
Сечение гибкого проводника [AWG]1/0 ... 300 kcmil (пересчитано согласно МЭК)

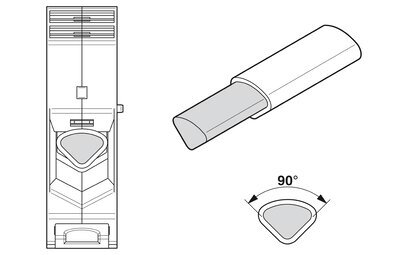

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)50 мм² ... 150 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)50 мм² ... 150 мм²
Сечение с жесткой гребенчатой перемычкой150 мм²
Сечение с гибкой гребенчатой перемычкой120 мм²
2 жестких провода одинакового сечения25 мм² ... 50 мм²
2 гибких провода одинакового сечения35 мм² ... 50 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки25 мм² ... 50 мм²
Номинальный ток309 A
Максимальный ток нагрузки309 A (для кабеля сечением 150 мм² Поперечное сечение)
Номинальное напряжение1000 В
УказаниеВнимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.
Номинальное сечение150 мм²
